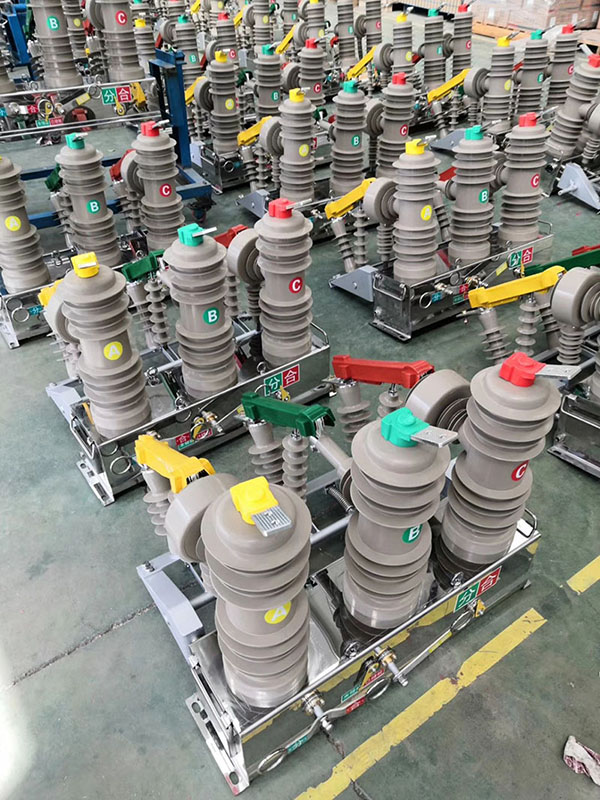

一 ZW32-12F/630-20戶外高壓真空斷路器概述：
ZW32型斷路器系三相交流50Hz戶外高壓開關設備，主要用于農網和城網10kV系統，作為分、合負荷電流、過載電流及短路電流之用，也可作為城市市區10kV級電網的分段開關。本斷路器也可配二次自供電源，適應配網自動化，為遙控、遙測、控制打下基礎。

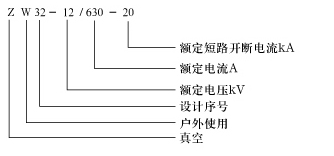

型號及含義
二 使用環境條件：
1周圍空氣溫度±40℃以內；
2海拔不超過2000m；
3風壓不超過700Pa（相當于風速34m/s）；
4地震強度不超過6度。
主要技術參數
ZW32-12F/630-20戶外高壓真空斷路器組合開關的主要技術參數如表：
|
序號 |
項目 |
單位 |
參數 |
||||
|
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
||||
|
1 |
額定電壓 |
kV |
12 |
||||
|
2 |
額定電流 |
A |
630//1250 |
||||
|
3 |
工頻耐壓 |
干試 |
kV |
42 |
|||
|
濕試 |
kV |
34 |
|||||
|
4 |
雷電沖擊耐壓（峰值） |
kV |
75 |
||||
|
5 |
額定短路開斷電流 |
kV |
16 |
20 |
|||
|
6 |
額定短路關合電流（峰值） |
kA |
40 |
50 |
|||
|
7 |
額定動穩定電流（峰值） |
kA |
40 |
50 |
|||
|
8 |
4S熱穩定電流 |
kA |
16 |
20 |
|||
|
9 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
||||
|
10 |
額定短路電流開斷次數 |
次 |
30 |
||||
|
11 |
機械壽命 |
次 |
10000 |
||||
|
12 |
儲能電機額定電壓 |
V |
≌220、≌110、－48、―24 |
||||
|
13 |
額定操作電壓 |
分閘線圈 |
V |
||||
|
合閘線圈 |
|||||||
|
14 |
動靜觸頭允許磨損厚度 |
mm |
3 |
||||
|
15 |
隔離刀閘 |
額定電流 |
mm |
630 |
|||
|
16 |
重量 |
|
|||||

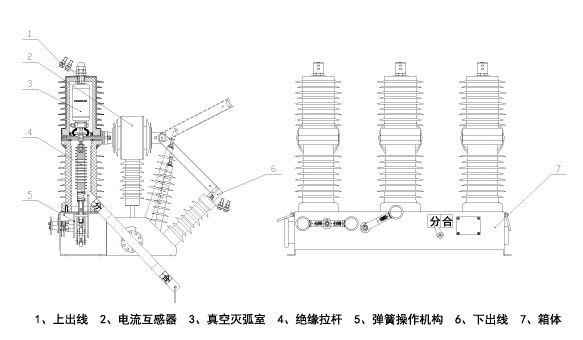

三，ZW32-12F/630-20戶外高壓真空斷路器 外形尺寸圖：

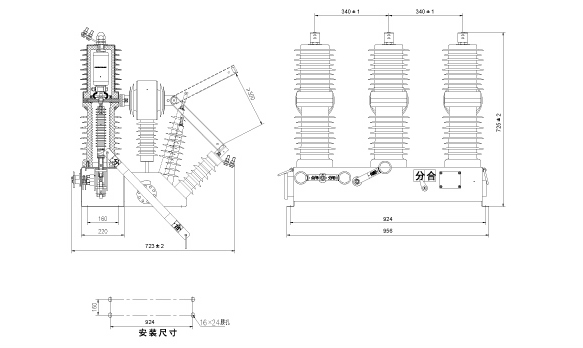

四， ZW32-12F/630-20戶外高壓真空斷路器安裝尺寸圖：
